型號：內開內倒五金系統WTT-DM01/02

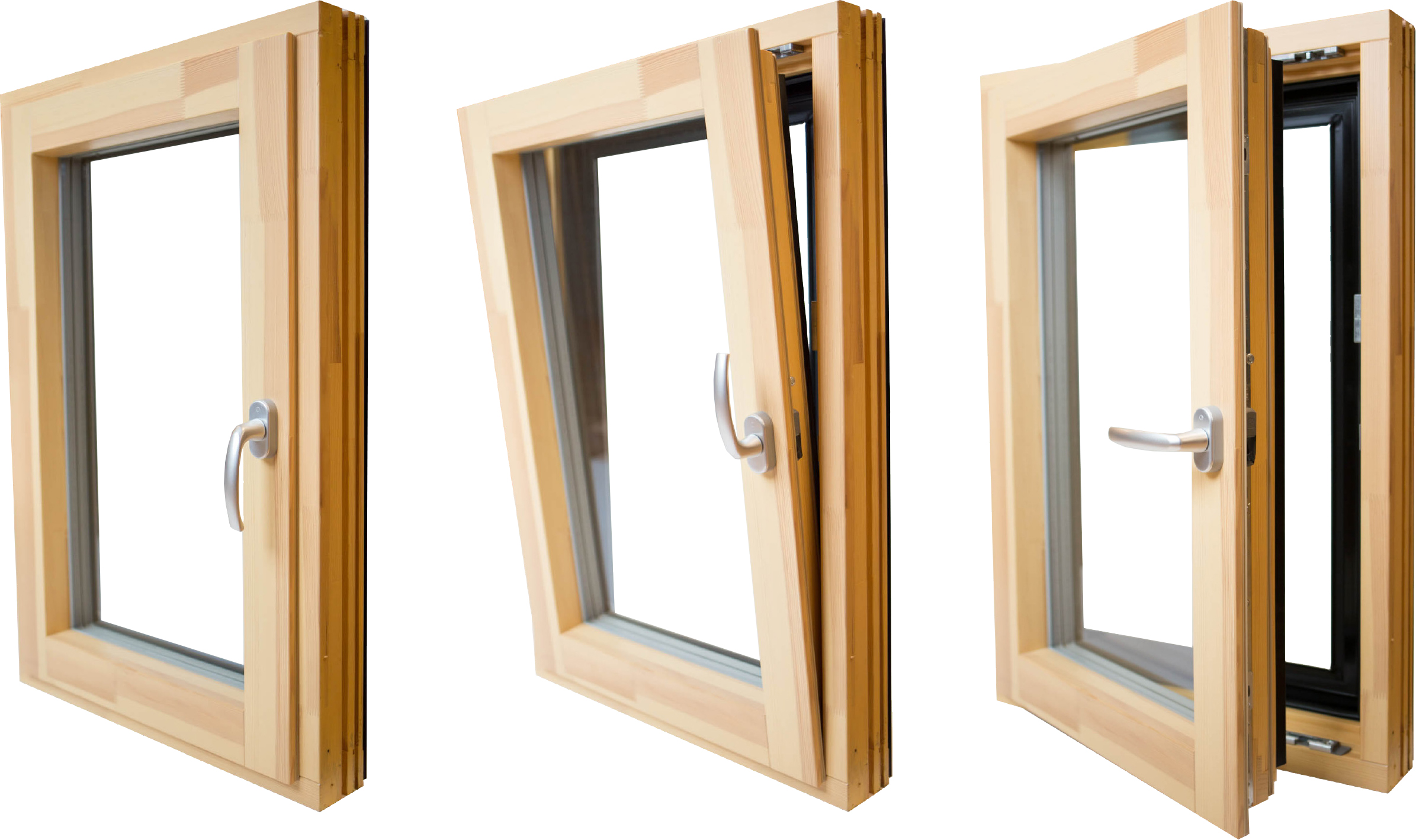

該套內平開下懸五金件適用于歐標C槽型材的窗型，通過其鎖閉套件來保證窗的氣密性及水密性。鎖閉套件包括轉角器、鎖座、鎖扣、內傾插鎖桿、鎖桿扣碼和多種執手可選，確保您的窗在關閉時密不透風。
把手連接塊位置配有防誤操作器，可保護您的窗在開啟狀態不會因誤操作導致里面的配件損壞。
窗扇允許承重為130kg，允許尺寸為1600x2400 mm，較小允許尺寸為400x600 mm。當窗扇寬度為1300～1600 mm時需加裝額外輔助支撐。
上下合頁采用鋅合金鎖桿設計，即可起到安裝定位的作用，又可輕松扣入窗框型材（螺絲打松狀態），使配件的安裝更加方便快捷。
斜拉桿使用3個緊定螺絲同時鎖緊窗扇設計，使配件安裝更加牢固，增加整套系統的使用壽命。

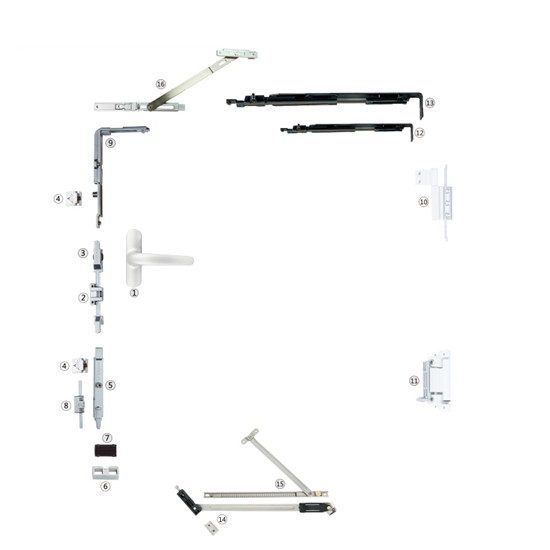

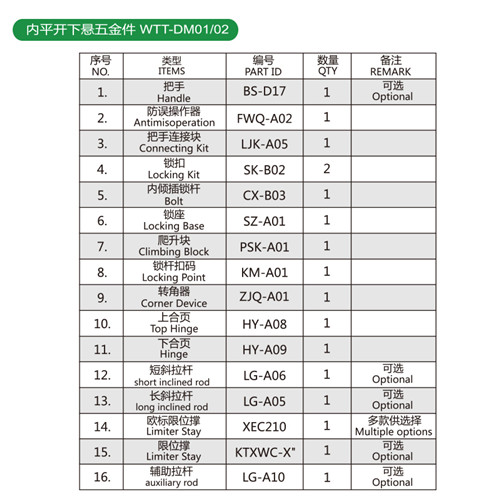

二、系統五金配件
1、鎖閉套件
概述：
產品適用于歐標C槽的型材。
鎖閉套件的部件均采用防腐蝕材料制成，主體材料為鋅合金，表面處理為鍍霧鉻，具有較好的耐腐蝕性能，限位撐、鎖點與螺絲采用304不銹鋼材料。產品較好的耐腐蝕性可增強您窗戶的使用壽命。
產品適用的窗扇尺寸范圍：
扇寬：400-1600 mm
扇高：600-2400 mm
扇重：可達130 kg

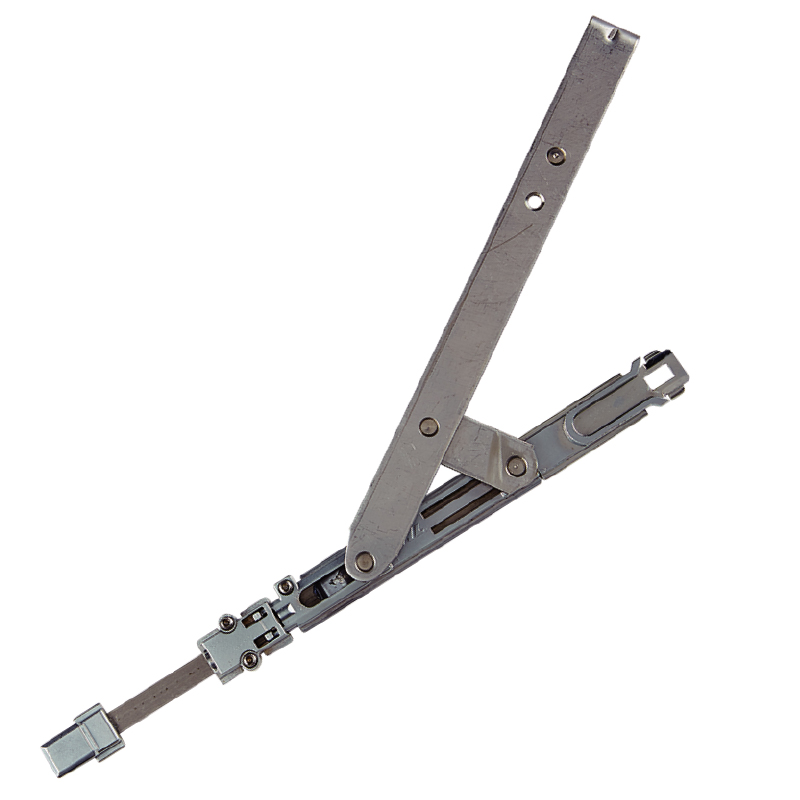

注：若使用LG-A06（短斜拉桿），扇寬范圍為400-800 mm；
若使用LG-A05（長斜拉桿），扇寬范圍為800-1600 mm。
連接件為標準歐標C槽傳動桿，可由客戶自備，也可委托本公司采購。

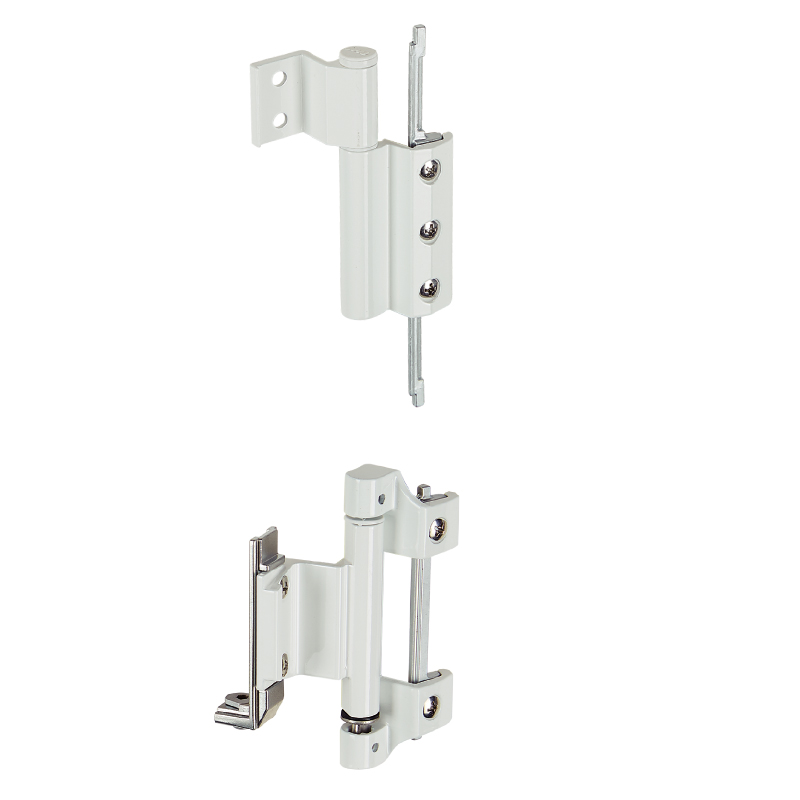

2、可見合頁
概述：
產品適用于歐標C槽的型材。
合頁的部件均采用防腐蝕材料制成，主體材料為鋁合金，表面處理為陽極氧化與多種顏色可選的聚酯粉末噴涂，具有較好的耐腐蝕性能，其余部件材質為鋅合金、不銹鋼、合成材料，均具有較好的耐腐蝕性能。該產品較好的耐腐蝕性可延長您窗戶的使用壽命。
3、執手
概述：
所配執手為單撥叉執手，執手手柄旋轉90°撥叉行程為18.5mm。
執手外形有多種可選，材料可選鋁合金和鋅合金。鋁合金表面處理為多種顏色可選的聚酯粉末噴涂，鋅合金表面處理為多種顏色可選的聚酯粉末噴涂與鍍霧鉻、多色可選的電泳等。
三、注意事項
1、該系統適用于歐標C槽鋁合金型材
2、框與扇的組角需牢固可靠
3、把手、斜拉桿、限位撐、輔助拉桿可按要求配置，有多款可供選擇
1、該系統適用于歐標C槽鋁合金型材
2、框與扇的組角需牢固可靠
3、把手、斜拉桿、限位撐、輔助拉桿可按要求配置，有多款可供選擇
當寬度由1300至1600mm需加裝輔助支撐
